特种设备安装、拆装**性专项施工方案

本文链接：https://www.hnzyaq.com/hyxw/1730.html   发布时间：2022-06-10 09:15:40  点击量：465

一、编制依据及标准

1、根据

依据《中华人民共和国**生产法》、《中华人民共和国建筑法》《中华人民共和国劳动法》、《施工现场临时用电**技术规范》JGT46-88、《公路桥涵施工规范》JTJO41-2000、《公路工程技术标淮》JTGB01-2003、《架桥机使用说明书》、《架桥机操作使用规范》、《特种设备**监察条例》、《建筑起重机械**监督管理规定》、《山西省公路水运建设工程**生产监督管理实施办法》，工程项目融合本工程项目实际情况编写起重设备特种设备安装、拆装计划方案。

2、标准

**工作是做好生产制造的主要要素。在特种设备安装、拆装工程施工流程中，要严控和避免各种**生产事故产生，保证**施工。严苛遵循、遵守我国、浙江省、总指挥部有关**施工、施工工地社会治安、工作人员**性、**生产、施工工地应用与管理方法及其环保等领域的详细要求和标准规范，保证施工**进行。

3、**管理目标：

依据上级领导的规定，融合我工程项目的危险源和重要环境危害要素实现的识别剖析，并融合工程项目的详细情况，避免特殊机械设备组装、拆装**性**生产事故、因工身亡为零。

二、应用领域

本计划方案应用领域为隰吉高速公路LJ12中标单位特种设备安装、拆装（龙门吊）。

三、项目概况

1、工程项目概况、关键工程量清单与劳动量

呼北国家高速公路山西省隰县*吉县段线路总长105.834千米。

大宁-吉县段49.479km，在其中路基工程土石方工程1908万立方；特大桥1337.5米/1座，大、中桥12342米/37座；长隧道施工8766.25米/4座，中、短隧道2018.52米/5座，互通式立交1处，高速服务区1处。

由山西路桥建设集团有限公司修建的隰吉高速公路LJ12合同书段，属隰吉高速公路大宁-吉县段。合同段起始点坐落于于家岭隧道内，起始点桩号K101+840，顺接LJ11合同书段终点站。线路以平行线往南，出隧道施工经高圪塔大桥后以平行线进到瓦原隧道，隧道施工含有R=950m平曲线，出隧道施工后设左拐R=750m平曲线超越羊尖沟，平行线进到窑科隧道，终点站为R=1270m（左幅R=1100m）平曲线接临吉高速路吉县核心区，终点站桩号K106+256.413，中标单位总长4.416km。保证合同段关键工程规模：

（1）桥梁施工：大中桥3座，高圪塔大桥、羊尖沟大桥、瓦原中桥，总共1254.3米。

高圪塔大桥左幅公路桥梁起始点桩号为ZK103+326，公路桥梁终点站桩号为ZK103+814，中心桩号为ZK103+570，公路桥梁总长488m；右幅公路桥梁起始点桩号为K103+334，公路桥梁终点站桩号为K103+802，中心桩号为K103+568，公路桥梁总长468m；前右角90度，本大桥上跨黄土层灌溉渠而设；桥台轴向布局。左幅上端构造选用12×40m先简支后持续预制混凝土T梁；右幅上端构造选用9×10m先简支后持续预制混凝土T梁+（30+40+30）m先简支后持续预制混凝土T梁。上下幅下构盖板涵均选用柱式台，桥桩选用柱式墩，钻孔灌注桩基本。

羊尖沟大桥左幅公路桥梁起始点桩号为ZK104+686，公路桥梁终点站桩号为ZK105+474.057，中心桩号为ZK105+050，公路桥梁总长728m；右幅公路桥梁起始点桩号为K104+642.5，公路桥梁终点站桩号为K105+456.1，中心桩号为K105+021，公路桥梁总长757.5m；前右角90度，本大桥上跨瓦原沟、羊尖沟而设；桥台轴向布局。左幅上端构造选用18×40m先简支后持续预制混凝土T梁；右幅上端构造选用5×30m先简支后持续预制混凝土T梁+15×40m先简支后持续预制混凝土T梁。上下幅下构盖板涵均选用柱式台，桥桩选用柱式墩、中空墩，钻孔灌注桩基本。

瓦原中桥公路桥梁起始点桩号为ZK104+521.5，公路桥梁终点站桩号为ZK104+588.5，中心桩号为ZK104+555，公路桥梁总长67m，前右角120度，本大桥上跨黄土层灌溉渠而设；桥台轴向布局；上不构造选用柱式墩，钻孔灌注桩基本。

（2）桥梁工程：隧道施工2.5座，于家岭隧道、瓦原隧道、窑科隧道，隧道共长2313.25m。于家岭隧道基本情况：于家岭隧道坐落于山西吉县高圪塔村北约700m处，设计方案为上下分体式，右线起止桩号YK100+656～YK102+916，长2260m；左线起讫桩号ZK100+648～ZK102+994,长2296m；左、右洞设计方案均选用端墙式洞门（于家岭隧道与LJ11合同书段共创）。

瓦原隧道基本情况：瓦原隧道坐落于山西省吉县瓦原村东面约100m处，设计方案为上下分体式，右线起止桩号YK103+808～YK104+418，长610m；左线起讫桩号ZK103+814～ZK104+448，长634m；左、右洞设计方案均选用端墙式洞门。

窑科隧道坐落于山西省吉县窑科村东面约500m处，设计方案为上下分体式，右线起止桩号YK105+457～YK106+059，长602m；左线起讫桩号ZK105+477～ZK106+077.5，长600.5m，属双重四车道高速路中隧道施工；左、右洞设计方案均选用端墙式洞门。

四、生产**组织架构

小组长：

副组长：

成员：

五、特种设备安装、拆装生产**职责权限

1、项目经理职责

承担计划方案的组织实施；明确**管理目标，保证特种设备安装、拆装项目工程工地施工**，对特种设备安装、拆装的**性全方位承担；创建新项目生产**保障体系，机构**性方案策划与编写**性确保方案；贯彻落实各类相关生产**的法案、政策法规、规范、标准和规章制度，贯彻落实施工设计方案中的**措施和网络资源的配备。

2、生产主管

承担服务保障及特殊工业设备工作人员配制，物资供应配制、**性布局；

3、项目负责人岗位职责

编写施工设计方案，承担对**性难易度大的作业实际操作计划方案开展提升；机构编写对应的可靠确保方案，并机构内部结构评定和参加内部审计工作中，上级领导审核通过后催促执行；风险位置和全过程，对风险性比较大和专业性强的建筑项目应机构**性技术论证；挑选或制订工程施工各环节目的性**交底文字；对建筑施工全过程中的**性保障体系运作实现监管，贯彻落实纠正措施；

4、新项目**员职责

落实**性确保方案中的各类安技术措施，机构参加**设备、工程施工用电量、工程施工机械设备的工程验收；监管、查验使用员工的遵章守纪；机构、参加**交底，对工程施工过程的**性执行操纵，把握**性动态性，发觉**事故小苗立即采用防范措施；劝阻交通违章工作，严苛**性组织纪律性；承担一般事故的调研、剖析，明确提出处理决定，帮助解决重要工伤事故、机械设备**事故，并参加制定改正和防范措施，避免**事故再产生；

5、特殊工业设备组装、拆装机（班）长岗位职责

在龙门吊、龙门吊组装、拆装工作时各位置拆卸、运输和固定不动，并承担全部建筑施工中的监测；如发觉机械设备有异常情况应该马上向相关工作人员体现；加强岗位责任感、不逞能；塑造****的观念；

6、电工职责

爱惜和合理应用各种各样电气设备；严格遵守工作纪律，不交通违章工作,防止意外的产生；如发觉电气设备有异常情况时，应尽早解决，以确保生产**；

六、龙门吊特性

依据施工现场工程施工实际情况，决策拼装龙门吊、龙门吊等特殊工业设备开展组装，当场施工队伍开展多方面的**交底及有关**性常见问题。进到安装前务必具备特种设备**生产商产品合格证书及在出厂检验报告，组装调节结束经特种设备**检验院出示组装更新改造重要检修督检测报告后才可开展安装作业工作。

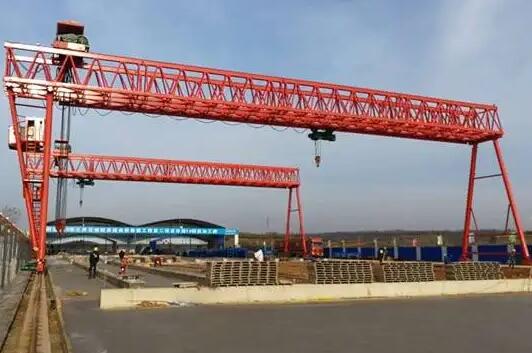

（一）龙门吊

1、龙门吊特性

龙门吊起重设备具备构造优秀、物理性能有效、轻巧、弯曲刚度大、使用方便、方便使用、可以信赖、拆装便捷等优势。起重设备构造通常由十大总程组成的设备机器设备，关键有：①电葫芦；②承重梁；③支脚；④底端大车；⑤家用电器控制箱；⑥电缆卷筒；⑦护梯；⑧保险装置等。

2、龙门吊组装

⑴路轨质量检测。若发觉路轨弯折形变，应校准后才可以组装。

⑵路轨连接头必需选用鱼尾板连接，将连接头各自间距约600mm连接铜心线，接地装置建筑钢筋25Φmm×2500mm穿地，避免触电事故的**性引。

⑶路轨两边连接头的空隙不能高于2mm。接头处两路轨的横着移动或多少差均不可高于1mm。在同一断面上，两路轨多少差不能超过10mm，路轨两边务必使用规范销钉，各自间距为600mm-800mm。

⑷支脚组装：支脚为节段式，有上承重梁、下横梁、中间横联、八字型支脚，事前平放到地对号法兰盘或轴销连接。

⑸支脚起吊：*先查清起重设备支脚的总重量和长短，测算吊车的悬壁承受力和站地起吊部位，随后将缆风镀锌钢丝绳固定不动在支脚的上承重梁。镀锌钢丝绳固定不动处的夹扣锁住3只，务必要坚固靠谱。路面的定量化挂上手动葫芦调节支脚竖起平行度而功效。

⑹电葫芦组装：先将承重梁吊*一定相对高度，以合适组装电葫芦便捷为宜。留意电葫芦重心点及走形轮的空隙，组装后要将电葫芦固定不动在承重梁上。

⑺承重梁起吊：吊重超过50t的龙龙门吊通常设计为轨道，以实际情况来明确起吊承重梁，即可以吊单梁起重机还可以轨道起吊。承重梁起吊需注意禁止与支脚撞击。承重梁起吊平放进支脚上承重梁后调节对合固定不动销钉坚固靠谱。

⑻电气设备安装：如是驾驶员室控制操纵的，要将驾驶员室吊放到网络平台上，底端用螺母与平台联接固定不动。电缆连接头要坚固，各进洞边要有避免毁坏电缆线的设备。

⑼保险装置：设备起吊结束然后组装各保险装置。

3、龙门吊实验

①查验各单位的组装是不是恰当，连接处是不是稳固靠谱。

②查验镀锌钢丝绳在圈筒上和滚轮中穿绕是不是恰当。

③进气系统应优良，各光滑点应按照规定添加润滑脂。

④凡能用以旋转的组织，都应手试运，不可有卡阻状况。

⑤制动系统应调节得紧松适当，灵巧靠谱，别的**性构件和**装置，都应完整靠谱。

⑥电气设备路线应合乎图纸规定，电气元器件的姿势应精确靠谱。

⑦全部电气设备配电线路的接地电阻是不是符合规定。

⑧与实验不相干的工作人员需要离去起重设备和实验当场。

4、龙门吊的拆装

龙门吊的解散全过程与组装反过来，并留意：

⑴先卸掉高空的物件，拆卸电缆线滑触；

⑵搜集好各种各样零配件、标准件；

⑶立即维护保养、检修钢架结构及各工作中组织。

（二）龙门吊

适用搭建各种各样跨距的T形道路梁，亦适用搭建各种各样型箱、板梁，能达到4%横坡、450m以上半经的曲线图梁。主体工程为两段桁架结构连接梁，便于拆卸、有利于工程施工场所的迁移、边梁横移一次及时、抗冲击工作能力大，省掉了桥台人力移梁的不便，保证**工作等特性。该设备关键由纵导梁、前临时性支脚、前支腿（含升降系统）、中支脚设备、尾支脚（含升降系统）、纵移桁车、起重吊装小车、横移路轨、运梁辆车、家用电器自动控制系统等构成。

1、龙门吊的组装

⑴据桥型及具体的路线平面图状况，各自按要求铺装龙门吊横移路轨和运梁轨道，规定自来水淮仪校直。

⑵挑选有效部位置放中承重梁行倒台车（携带中辆车横移路轨），随后组装主中承重梁。

⑶组装与中承重梁有关的9m三角桁架结构。

⑷次之拼凑9m三角桁架结构，留意：

①往单一方位组装时一定要在桁架结构下边支垫好；

②往三个方位拼凑时一定要留意均衡；

③决不允许漏销（务必逐一查验）。

⑸组装前承重梁，并将主梁桁架结构与前承重梁靠谱连接，以后组装前支脚（放临时性镇墩）。

⑹组装尾龙们。

⑺组装吊梁桁车、起重吊装小车。

⑻组装电缆线及控制箱，控制回路布线。

⑼满载试运转。

⑽龙门吊的组装顺序。

2、负载实验

⑴设备组装完成后，撤去任何的临时性支撑点、固定物，接入主电流量。

⑵满载插电，逐一组织满载试运转，查验是不是有紊乱状况，确定各单位姿势正常的，即可转到负载实验。

3、龙门吊的拆装

龙门吊的解散全过程与组装反过来，并留意：

⑴先卸掉高空的物件，拆卸电缆线滑触；

⑵搜集好各种各样零配件、标准件；

⑶立即维护保养、检修钢架结构及各工作中组织。

4、警示：

⑴起吊时一定要有专职人员观查起重机及滑轮的工作情况，防止没有人监守吊梁；

⑵梁体移位一定要留意不可与前承重梁相碰撞，方法是将要及时（约0.5m上下）时立刻泊车，选用启动，留意宁欠勿过。

九、**性保障对策

1、在组装与拆卸历程中需要遵循实行各种**防护技术规范、要求。

2、在作业流程中实际操作员工需要确立施工技术及施工工序、各职位工作目标及**性生产责任制。

3、在安、拆全过程中一定要有专业人员指引，别的工作人员不能开展交通违章指引。搜集好各种各样零配件、标准件，禁止高空往下坠物。

4、创立特殊工业设备应急方案工作组，用于突发事件处理。

5、各种电动式机器设备和专用工具务必有靠谱、合理的**性防护措施。

6、工作时要穿防滑鞋、戴**头盔、保险带。

7、职业**性管理者明确职责，下大力气**大检查，发现问题立即改正。

十、环保措施

1、卸液压管路时采用必需的保障措施，禁止环境污染梁面。

2、废旧的齿轮油指定解决，禁止环境污染。
