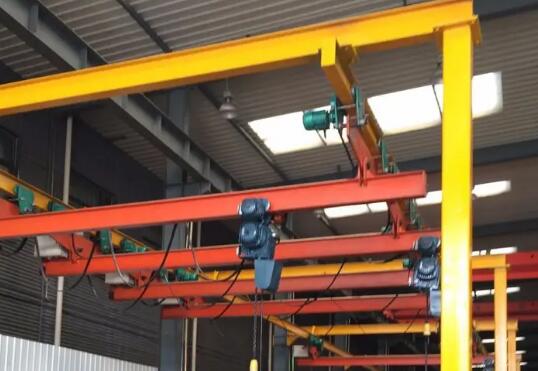

KBK轨道规范部件的组装:
1、轨道的吊式(带扭簧卡箍接头的竖直吊式设备组装)
(1)组装承轨梁的上悬挂系统及轨道上的悬架夹,二只球绞长螺帽各自放在上悬挂系统、悬架夹的球窝处。全部联接螺丝都需要按照规定扭矩扭紧。
(2)将外螺纹丝杆各自拧入上悬挂系统、轨道悬架夹的两个球绞长螺帽内,直到扭簧卡箍接头能越过球绞长螺帽的形孔和外螺纹丝杆的横着孔,按规定的扭矩扭紧悬架夹上的地脚螺栓,吊式起轻形轨道。依据组装必须假如外螺纹丝杆务必减少断开时,则在丝杆顶端务必再生产一个新的横着孔。横向孔的外径及距端部的间距为:JKBKⅠ:孔径为3.2mm,间距为5mm。JKBKⅡ:孔径为4.0mm,间距为6mm。
(3)含有万向接头的六角套筒扳手尤其适用这一螺钉连接。
(4)轨道接头处车轱辘轮缘应并没有阶梯,当小车推过接口时应无摩擦阻力。轨道联接竖直角度误差应低于0.3mm。
(5)应保证地脚螺栓按规定扭矩靠谱而均衡地扭紧。假如连接头地脚螺栓在一端比另一端拧得紧,轨道会出现弯折;当悬架两根轨道时,她们一定在同一平面内成一平行线。
(6)用吊式螺栓拧入左右球绞螺帽的高度调节轨道*同一程度相对高度,各邻近起吊点轨道水准相对高度差低于10mm。
2、带油压缓冲器的轴承端盖、内嵌油压缓冲器的组装
(1)将小车组、电缆线滑架或电缆小车和内嵌油压缓冲器装进轨道。
(2)为防护电缆线滑架在送电侧轨道内组装一内嵌油压缓冲器,在轨道顶端打孔(距轨道端部间距≤必须的电缆线滑架数量排序规格)。与JKBKⅠ轨道中心线对称性孔间隔32mm孔径为9.5mm的2个孔;与JKBKⅡ轨道中心线对称性孔间隔50mm孔径为9.5mm的2个孔。
(3)用带油压缓冲器的轴承端盖封闭式轨道端部。按规定的扭矩扭紧轴承端盖三只联接地脚螺栓,以确保小车运作**性。
3、铁路道岔、轮盘的组装
(1)吊式铁路道岔、轮盘的全部吊式设备务必匀称承重。组装吊式方法与轨道吊式同样。
(2)铁路道岔、轮盘的轨道连接头地脚螺栓不可受剪应力,例如:相邻必须衔接的轨道端没有角度的力传到。这可以利用松掉联接地脚螺栓开展查验,在松掉地脚螺栓后,轨道接口的相对位置解决正。
(3)针对手动式铁路道岔和轮盘,绳子门把相对高度要按照应用必须设定的部位。解决铁路道岔或轮盘开展检测以保证其活动构件能恰当运作并固定不动到位,轨道相接处小车轮缘禁止有阶梯。
4、拼装JKBKⅡ-R内嵌**滑触线轨道
(1)JKBKⅡ-R内嵌**滑触线轨道连接。先查验轨道边缘处电导体插口是不是相匹配,随后将5只**滑触线联接插头的短头插进同一根导轨的电导体插口,将轨道连接。(留意**滑触线联接插头的长头应与另一根轨道电导体插口一一对应,不允许移位。)
(2)全部的JKBKⅡ-R内嵌**滑触线轨道联接开关电源时都需要以正中间的电导体联接喷成黄绿色两色色的接地装置电缆线。布线的火线零线次序应当为L1、L2、接地装置、L3和预留线。
(3)集电器小车检修段是用来定期检查拆装集电器小车的组织。为确保检修段采用**性,在检修段两边低于300mm处必须安裝轨道吊式设备各一套。
(4)假如JKBKⅡ-R内嵌**滑触线轨道内必须组装一个内嵌油压缓冲器,则它需要组装在轨道侧边。在轨道侧边的竖直方位钻2个孔径为9.5mm,孔间隔50mm的孔,油压缓冲器务必与轨道轮缘触碰以保证距**滑触线有充足的室内空间。
(5)JKBKⅡ**滑触线轨道非布线端,用自攻螺丝将**滑触线终端设备护线套扭紧到中间**滑触线(保护接地电导体)上,继续使用带油压缓冲器的轨道轴承端盖将轨道封闭式。
(6)集电器小车应自始*终坐落于2个运作小车中间或长小车两车轱辘中间。那样可避免它与别的小车或顶端油压缓冲器相碰。在将集电器小车放进轨道里时,应保证火线零线L1、L2和L3恰当联接。当和轨道小车架一起运用时,集电器小车可以组装在小车架前后左右车轱辘中间。
